1．產品概述

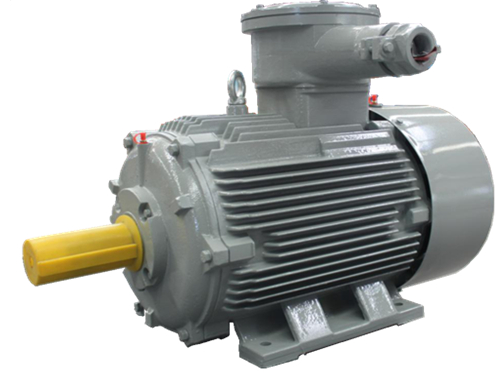

YBX3系列低壓高效率隔爆型三相異步電動機，是我公司自行研制開發的全封閉、自扇冷、鼠籠式、高效率隔爆型三相異步電動機。具有性能優良，使用安全可靠，振動、噪聲比同類產品低的特點，符合環保要求。

2．用途

適用于石油、化工、礦業、冶金、電力、機械等行業有爆炸性氣體混合物存在的場所。是理想的動力設備。

3．執行標準

3.2? GB/T 997? 旋轉電機結構型式、安裝型式及接線盒位置的分類（IM代號）

3.3? GB/T 1032? 三步異步電動機試驗方法

3.4? GB/T 1993? 旋轉電機冷卻方法

3.5? GB 1971? 旋轉電機? 線端標志與旋轉方向

3.6? GB/T 4772? 旋轉電機尺寸和輸出功率等級

3.7? GB/T 4942.1? 旋轉電機整體結構的外殼防護等級（IP代號）分級

3.8? GB 10068? 中心高為56mm及以上電機的機械振動? 振動的測量及限值

3.9? GB/T 10069.1? 旋轉電機噪聲測定限值第1部分：旋轉電機噪聲測定方法

3.10? GB/T 10069.3? 旋轉電機噪聲測定方法及限值第3部分：噪聲限值

3.11? GB 14711? 中小型旋轉電機安全要求

3.12? GB 3836.1? 爆炸性環境? 第1部分：設備通用要求

3.13? GB 3836.2? 爆炸性環境? 第2部分：由隔爆外殼“d”保護的設備

3.14? GB 3836.3? 爆炸性環境? 第3部分：由增安型“e”保護的設備

3.15? GB 50058? 爆炸和火災危險環境電力裝置設計規范

4．基本特征

4.1? 機座號：63-355

4.2? 額定功率范圍：0.12-315kW

4.3? 極數：2~16極

4.4? 額定電壓：380、660、380/660、400、690、400/690V。（注：基本系列3kW及以下電壓380V為Y接，3kW及以上電壓380V為△接；也可按特殊電壓制造）

4.5? 額定頻率：50Hz或60Hz

4.6? 絕緣等級：155（F）

4.7? 效率：2級。符合GB18613-2012《中小型三相異步電動機能效限定值及能效等級》能效2級。

4.8? 冷卻方式：IC411

4.9? 安裝方式：IMB3（也可制造其它安裝方式）。

4.10 防護等級：IP55

4.11 運行方式：S1

4.12 防爆標志：Ex d ⅡB T4 Gb，Ex d ⅡC T4 Gb。

4.13 標準配置：戶內。

可選配置：戶外（W）、戶外防中等腐蝕（WF1）、戶外防強腐蝕（WF2）、戶內防中等腐蝕（F1）、戶內防強腐蝕（F2）、濕熱帶（TH）、干熱帶（TA）、戶外濕熱帶（THW）、戶外干熱帶（TAW）。

4.14 主接線盒

機座號80-355主接線盒位于電機頂部（從電機軸伸端看），出線口可四個方向調整，但接線盒出線口朝后（朝非軸伸端）時，由于吊環的影響，需在安裝現場，將電機吊裝到位后，取下吊環，打開接線盒蓋，松開接線盒與機座聯接螺栓，將接線盒出線口朝后調裝。

接線盒進線標準配置：喇叭口進線。

可選配置：螺紋口鋼管布線或防爆葛蘭頭進線。

5．訂貨指南

5.1.電機選用考慮以下因素

□ 防爆等級：Ex d ⅡB T4 Gb、Ex d ⅡC T4 Gb等。

□ 電壓：380V、660V等。

□ 頻率：50Hz、60Hz等。

□ 安裝型式：IMB3、IMB35等。

□ 使用環境：戶內、戶外、環境溫度、海拔高度等。

□ 防護等級：IP54.

□ 被驅動設備的機械特性及轉動慣量。

□ 電動機與被驅動設備的連接方式。

□ 啟動方式、啟動頻次以及啟動電壓降等。

□ 工作制：S1或其它。

□ 熱分級：155（F）級或其它。

□ 電動機旋轉方向：順時針、逆時針、雙向。

□ 接線盒位置：頂左、頂右、右上側朝下、左上側朝下。

□ 接線盒進線口形式：喇叭口、螺紋口鋼管布線、葛蘭頭。

5.2.舉例

需求：機座中心高為335、220kW,2P機座帶底腳，端蓋無凸緣，工廠用ⅡB類T4組隔爆型，380/660V，順時針轉向，喇叭口進線。電動機標注如下：

轉化合同為：YBX3-355M1-2? 220kW? 380/660V? 50Hz IMB3 ExdⅡBT4Gb喇叭口連線。

5.3.如有特殊要求，如電壓、頻率、防護等級、旋轉方向、安裝型式、雙軸伸、噪聲、振動限值及防爆標志、接線盒進線方式等必須簽訂技術協議后，方可制造。

5.4.本樣本中的數據隨著技術進步允許有變動，不另行通知，請注意樣本的版號。
